Maquette KNX
Sommaire:
Liste du matériel
Comment réaliser un premier programme
Pour configurer notre instalation, nous allons utiliser le logiciel ETS5.
Création du projet

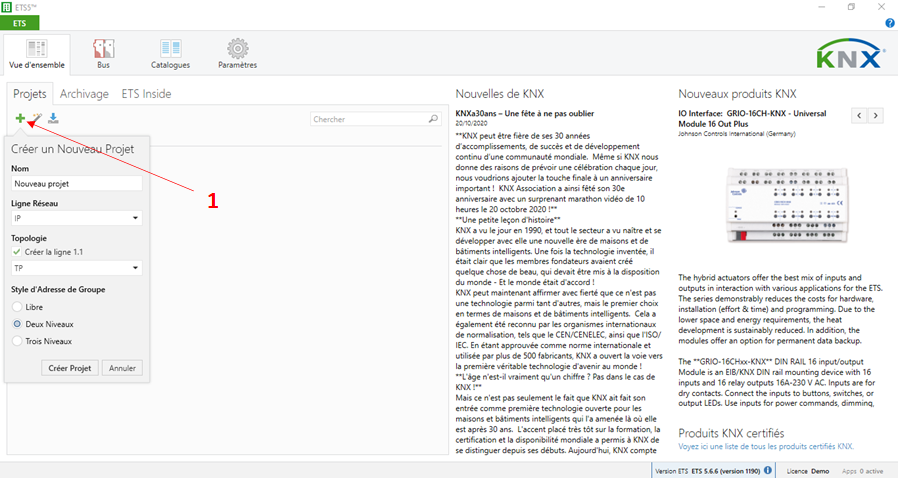

Dans un premier temps nous allons creer un nouveau projet.
- 1. Pour cela aller dans l’onglet « Projet » puis cliquer sur « nouveau »
- 2. Entrez le nom de votre projet.
- 3. Choisisez une adressage de groupe à 2 niveaux.
- 4. Terminez la création en cliquant sur le bouton "Créer Projet"
Réalisation du plan
Maintenant il faut entrer dans le logiciel le plan architectural de votre installation.
Pour cela vous devez ajouter les pièces à votre projet.
Vous n'oubliez pas situé sur votre plan la GTL dans une des pièces de votre projet.
Implantation des participants
Il faut maintenant inclure les participants KNX dans votre projet.
La répartition sera la suivantes:
Dans la GTL:
- Actionneurs
- Interfaces (USB,Ethernet,Serveur,etc...)
- Organes de commande (interrupteur, ...)
- Capteurs (capteur présence, thermomètre, ...)
- Interface capteur/interrupteur (sucre)
Pour inclure un participant au projet, cherchez sa référence dans la case rechercher de la fenetre "catalogue".
Puis faites un glisser-déposer de votre appareil dans la piéce.
Création de la GTL
Dans une GTL, la configuration minimale est:
- Une alimentation KNX
- Une interface de programmation
- Les actionneurs
- Un serveur connecté à internet
- Une passerrelle (ZigBee,Bluetooth,wifi,...)
- Des coupleurs de ligne KNX
- ...
La procédure est la meme que pour l'équipement d'une pièce.
Adressage de participants
Le logiciel attribut une adresse par défaut à votre participant lorsque vous l'incluer dans le projet.
Cette adresse peut etre modifié.
Pour cela cliquez sur le participant et dans la fenetre de droite modifier l'adresse du participant.
Création des adresses de groupe
Les fonctions que remplieront les participants sont rangées dans ce que l'on appele des groupes.
Nous allons utiliser une adresse de groupe à 2 niveaux.
- 3 Chauffage
- 3.O à 3.199 Indication état de la consigne en cours
- 3.200 à 3.399 Commande de sortie
- 5 Délestage
- 6 Eclairage
- 6.O à 6.199 Commande
- 6.200 à 6.399 Etat des sortie
- 10 Comptage
- 10.O à 10.99 Compteur
- 10.100 à 10.199 Sauvegarde du compteur
- 11 Supervision
- 13 Store volet
- O à 199 Cde montée/descente
- 400 à 599 Automatisme
Neanmoins, il exitste des conventions permettant d'organiser les groupes.
Cela à pour avantage de permettre une meilleur compréhension de la programmation.
Voici un exemple de convention fournit par HAGER.
Association des modules
Une fois que vos adresses de groupe sont faites, il fait mettre les modules des participants dans le groupe.
