Le circuit simple allumage
Fonction:
Un circuit simple allumage permet de commander un circuit d'éclairage à partir d'un point de commande.
Nomenclature minimale:
La nomenclature minimale pour réaliser un circuit simple allumage est la suivante:
- Un tableau électrique comportant une protection différentielle
- Un disjoncteur divisionnaire
- Un interrupteur simple allumage ou un interrupteur va et vient
- Un point lumineux ( bien souvent un bloc DCL)
- Des conduits de protection pour les conducteurs
- Des conducteurs électrique de 1.5mm²

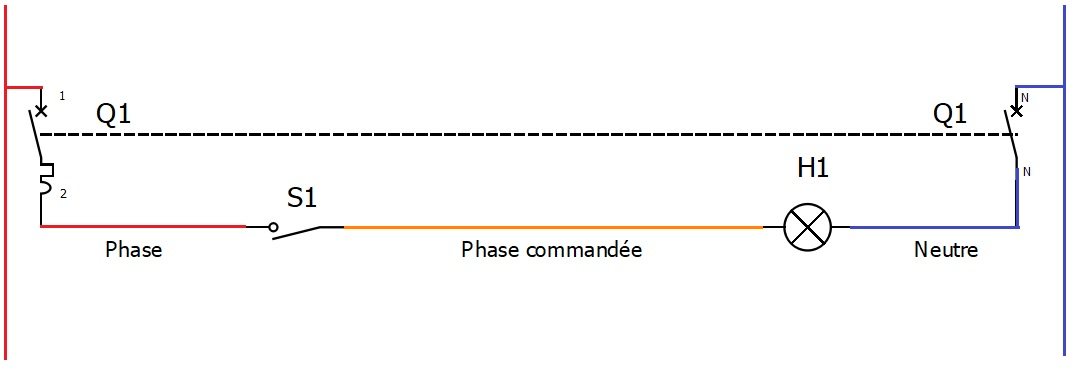

Schéma développé:
- Le schéma développé est un élément de connaissance de base de tous bon électricien.
- Il se lit en commençant du bord haut-gauche et en suivant les traits symbolisant les connexions entre les appareils.
- Il n'y a aucune obligation des mettre les fils en couleur, néanmoins cela permet une meilleur compréhension et un passage plus facile entre le schéma développé et le schéma multifilaire.

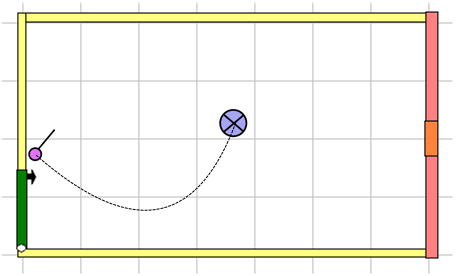

Schéma architectural:
- Sur un schéma architectural, l'interrupteur est représenté par le symbole :
- Le point lumineux:

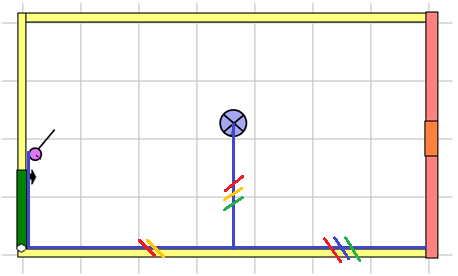

Schéma unifilaire:
- Le schéma unifilaire permet de faire le métré de l'installation (canalisation,goulotte,boites de dérivation).
- Il permet aussi de représenter le passage des canalisations électrique dans la pièce
- Il est fortement utile pour préparer les canalisations avant la pose (technique de la pieuvre)

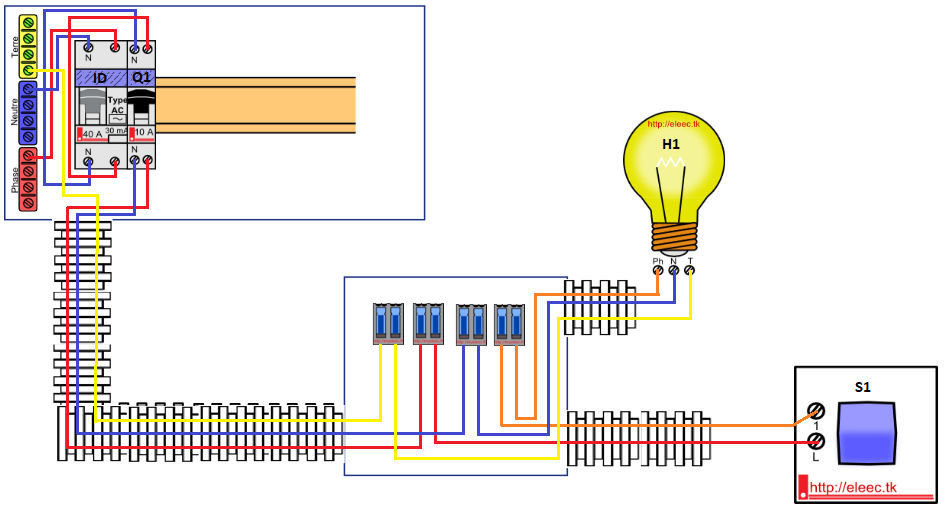

Schéma multifilaire:
Aspect Normatif:
La norme en vigueur est bien évidement la NF-C 15-100.
- Un circuit d'éclairage est composé au maximum de 8 points d'éclairage.
- Pour les spots et bandeaux lumineux, il faut compter 1 point d'éclairage par tranche de 300 VA dans la même pièce.
- Le dispositif de commande doit être placé près d'une porte, à portée de la main, du côté de l'ouvrant.
- La hauteur doit être comprise entre 0,90 m et 1,30 m, au-dessus du sol fini.
