ATV 12
Sommaire:
Description
Les variateurs de la série ATV12 sont des variateurs de puissances contenue (de 0,18 à 4 kW)sous 200-240 V monophasé .
Ils permettent d’alimenter des moteurs asynchrone en triphasé 240V.

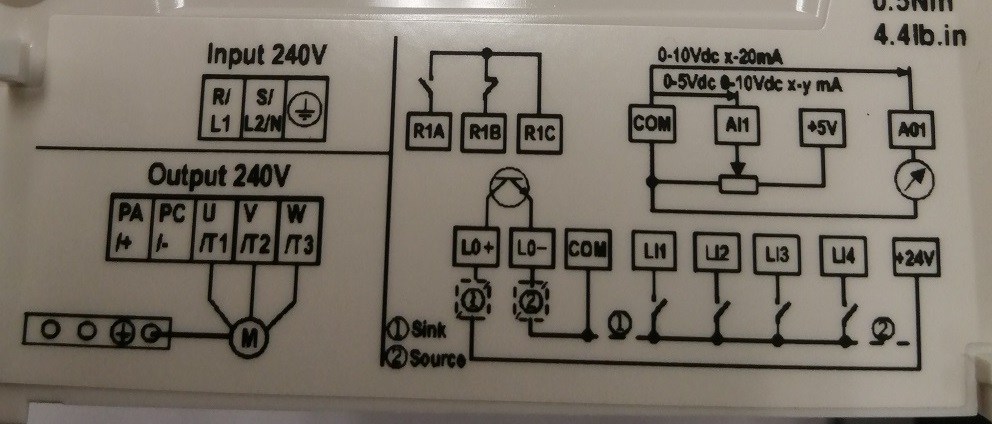

La commande du variateur se fait par l'interface d’entrées-sorties TOR et de ports d’entrée analogique (consigne de vitesse).
Mise en œuvre rapide
La méthode la plus rapide pour s'assurer du bon fonctionnement d'un variateur est la méthode de "deux straps" .
Le variateur étant en réglages usine,il suffit donc de lui donner:
- un ordre de marche sur l’entrée logique DI1 (1 sens de rotation)
- une consigne de vitesse sur l’entrée analogique AI1

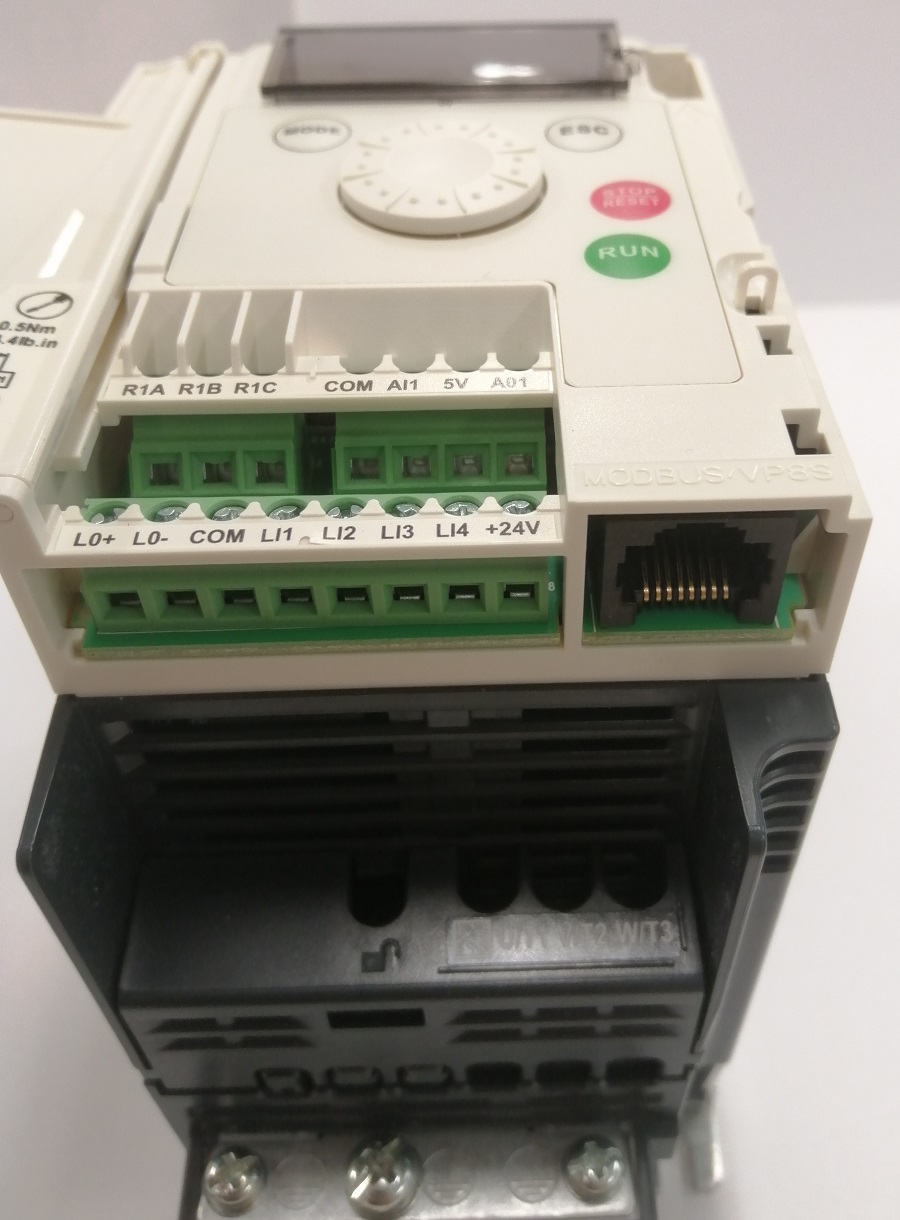

Pour cela on relie avec un fil la borne +10V et l'entrée AI1 se qui réglera la commande de vitesse à 50Hz.
Ensuite il faudra relier l'entrée DI1 (commande de marche moteur) à la borne +24V.
- Commande par roulette en façade
- Commande par potentiomètre
- Commande par contacts externe
Le potentiomètre doit avoir une valeur maximum de 10kohm, sachant que la référence du potentiomètre standard chez Schneider Electric est XB4BD912R4K7, d’une valeur de 4,7kohm.
Le potentiomètre permettra de faire varier la vitesse de 0Hz (paramètre LSP) à la vitesse de 50Hz (paramètre HSP).
Le variateur est configuré en usine, pour fonctionner avec un ordre de marche sur l’entrée logique DI1 (sens avant) ou sur l’entrée logique DI2 (sens arrière).
Le principe de fonctionnement est d’avoir différentes consignes de vitesses prédéfinies et activées avec les entrées
logiques DI. La combinaison de 4 entrées logiques permet de définir jusqu’à 16 vitesses présélectionnées.
L’ordre de marche est défini sur l’entrée logique DI1 (sens avant du moteur ) ou sur l’entrée logique DI2 (sens arrière du moteur).
Paramétrage:
Menu : COnF (Configuration) ➔ FULL ➔ FUN (Fonctions d’appli.) ➔ PSS (Vitesses Présélect.)
➔ PS2 (2 vitesses présél.) = DI3
➔ PS4 (4 vitesses présél.) = DI4
➔ SP2 (Vit. Présélect. 2) = 10Hz (réglages usine)
➔ SP3 (Vit. Présélect. 3) = 15Hz (réglages usine)
➔ SP4 (Vit. Présélect. 4) = 20Hz (réglages usine)
Mise en œuvre par liaison Modbus
Avec le développement de l’industrie 4.0, et des réseaux de communication, il devient plus intéressant de réduire au maximum les liaisons câblées.
La démocratisation et l'accessibilité financière des automates font que les ordres opérateurs sont de plus en plus destinés à être transmis sous forme de datagramme.
L'avantage de cette communication est de faire transiter sur 2 fils (plus la masse) un très grand nombre de données.
L'autre avantage est de permettre une simplification à l’extrême du câblage, le ramenant à l'accouplement de connecteurs.
Mais ce progrès nécessite une montée en compétences forte des techniciens.
