Le Disjoncteur
Fonction:
Un disjoncteur est un appareil de protection électrique.
Son rôle est de protéger l'installation électrique (conducteurs) en interrompant un courant anormal dans un temps donné.
Il est capable de protéger contre:
- Les court-circuits (très fortes surintensité)
- Les surcharges (Intensité anormalement plus élevée)

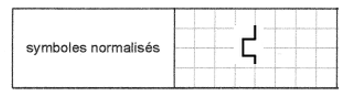

Symboles
Raccordement et repérage
|
|
Constitution
Fonctions et fonctionnement :
Lorsqu’un court-circuit ou une surcharge apparaît le dispositif approprié provoque l’ouverture instantanée des pôles de puissance (ouverture du circuit).
La coupure du circuit doit intervenir avant l’échauffement anormal de la canalisation.
a. Protection contre les surcharges :
Le dispositif de protection contre les surcharges est le sous-ensemble thermique.Le principe de fonctionnement est basé sur la différence de dilatation des deux lames de métal soudées ensemble.
L’une ayant un coefficient de dilatation nulle et l’autre très élevée.
b. Protection contre les courts-circuits :
La protection contre les courts-circuits est assurée par le sous-ensemble magnétique. Le dispositif est constitué d’un électro-aimant qui provoque l’ouverture instantanée en cas de court-circuit.

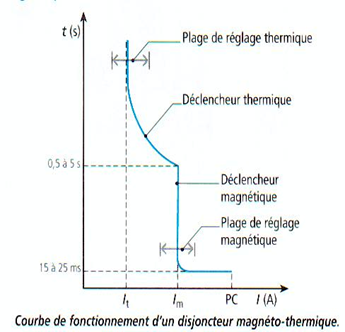

Type de courbes et utilisation :
Pour les disjoncteurs modulaires où les dispositifs magnétiques ne sont pas réglables, on a codifié plusieurs situations :- Courbe B : elle assure la protection des personnes, des générateurs, des lignes de grandes longueurs, où il n’y a pas de pointe de courant.
- Courbe C : elle assure la protection générale des circuits.
- Courbe D : elle assure la protection des circuits à fort courant d’appel (transformateur, moteur).
- Courbe K : pour fort courant d’appel.
- Courbe Z : pour les circuits électroniques.
- Courbe MA : pour les circuits sans relais thermique.
Choisir un disjoncteur :
On choisit un disjoncteur en fonction de :
- La tension d’alimentation
- Du courant d’emploi de l’installation (calibre 2/10/16/20/32/40/63A)
- De l’utilisation (domestique, moteur,…)
- Du nombre de conducteurs
