Qu’est ce que le KNX ?

KNX est un protocole de communication ouvert dédié au secteur domotique et à la gestion technique du bâtiment intelligent.
L'avantage du KNX réside dans le fait que chaque participant mémorise une partie de la configuration de l'installation.
En cas de maintenance , il est nécessaire de reprogrammer seulement le composant remplacé.
Une installation KNX permet aussi la mise en place de scénarios et l'intégration de l'internet des objets IoT.

Historique

• 1993 : EIBA* fut l’une des premières associations nationales EIB en Europe, qui a rassemblé des fabricants pour harmoniser le système domotique.


• 1999 : L’association Konnex créée à partir de la fusion de EIBA, BCI*, EHSA* développe un nouveau bus qui complète le bus EIB.


• 2002 : Konnex publie la version complétée du bus EIB, à savoir le KNX.

• * EIBA : European Installation Bus Association
• * BCI : BatiBUS Club International
• * EHSA : European Home Systems Association

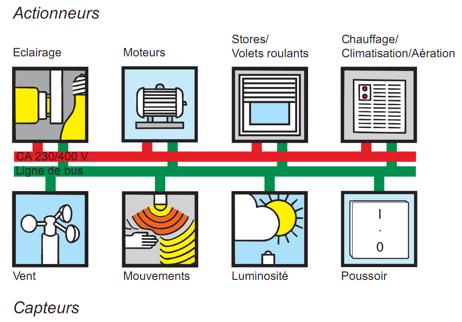

Principe du KNX

Le principe du protocole KNX se résume à un bus de données relié à l’ensemble des participants d’une installation électrique.(actionneur, bouton, capteur….).
Ce bus de données permet aux participants de dialoguer entre eux ainsi que les alimenter

Qu’est ce qu’un participant ?

Un participant est un élément communicant relié au bus de données. Il existe trois types de participants :

• Participants structurels : Alimentation, coupleur de zone, de ligne…
• Participants d’entrées : Capteur, bouton, thermostat…
• Participants de sorties: Actionneur de chauffage, de volet roulant, d’éclairage…

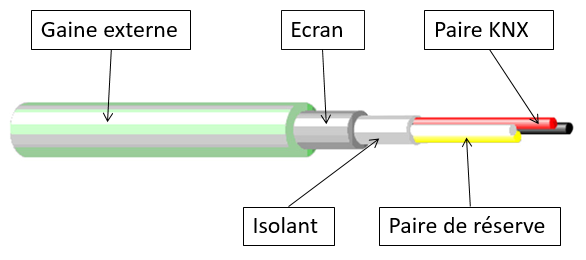

Le câblage

Pour répondre à la norme, une installation KNX doit être câblée avec un câble 2 paires torsadées:

        Seul les câbles YCYM 2x2x0.8: et I YT(ST) Y2x2x0.8: garantissent les caracteristiques du bus.

• (rouge/noir => bus KNX
• (jaune/blanc => paire de réserve)

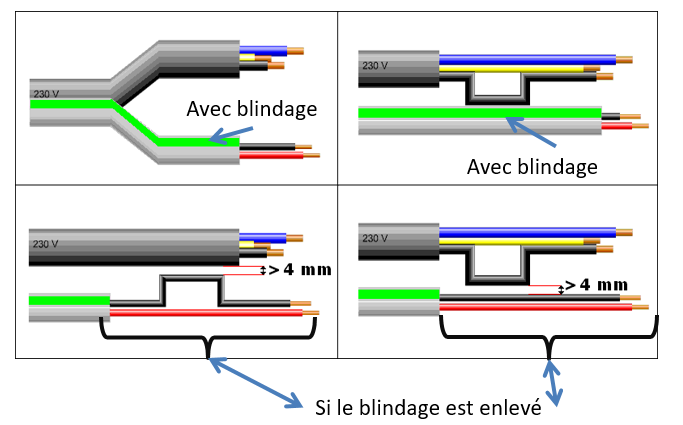

Règles de câblage

• 350 m : Distance max. entre une alimentation bus et un appareils reliés au bus.
• 700 m : Longueur max. entre deux appareils reliés au bus.
• 1000 m : Longueur totale des câbles au sein d’une ligne.

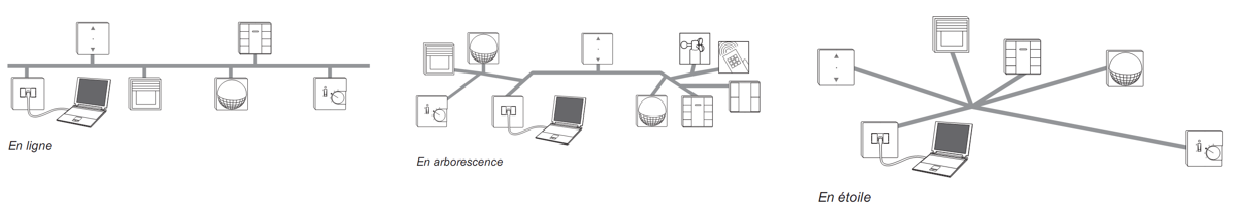

La topologie

Le câblage au sein d’une ligne peut être réalisé en ligne, en étoile ou en arborescence.
D’autres combinaisons sont également possibles.

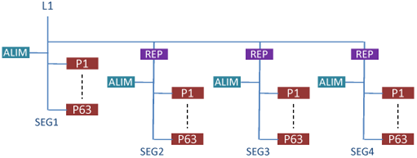

Les lignes

• Une ligne peut comporter jusqu’à 4 segments max
.
• Chaque segment peut recevoir jusqu’à 64 participants
.
• Une ligne peut comporter jusqu’à 256 participants
.

• Chaque segment requiert un répéteur ainsi qu’une alimentation bus.
• Le nombre de participants dans une ligne ou un segment dépend de l’alimentation choisie. La consommation d’un participant est estimé à 10mA.

Les zones

• Une installation peut contenir jusqu’à 15 zones.
• Une zone peut contenir jusqu’à 15 lignes max.

• Chaque zone requiert un coupleur de zone.
• Chaque ligne requiert un coupleur de ligne et une alimentation bus.
• La ligne principale doit avoir sa propre alimentation bus.

L'adressage

Tous les participants sont identifiés par une adresse unique codées sur 16 bits.

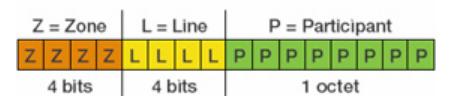

Adressage physique

L’adresse physique est propre à chaque participant. Elle est son identité.

Elle se décline sous la forme suivante :

• Z : Correspond au numéro de la zone et peut prendre une valeur de 1 à 15.
• L : Correspond au numéro de la ligne et peut prendre une valeur de 1 à 15.
• P : Correspond au numéro du participant et peut prendre une valeur de 1 à 255.

Adressage de groupe

Les adresses de groupe sont des adresses que l’on attribue aux participants qui communiquent entre eux. Un participant peut donc appartenir à une ou plusieurs adresses de groupe. Il existe deux structures possibles d’adresses de groupe :

• Sur deux niveaux : Groupe principal / sous groupe
• Sur trois niveaux : Groupe principal / groupe médians / sous groupe

Les télégrammes

Le bus KNX repose sur le principe du courant porteur en ligne.
C'est a dire que les télégrammes sont transmis en même temps que l'alimentation.

Lorsqu’un évènement se produit (appui sur un bouton-poussoir par exemple), le participant envoie un télégramme sur le bus.

Le logiciel

Le logiciel de programmation d'une installation KNX est ETS.
A ce jour la dernière version du logiciel est ETS5.

Il existe plusieurs niveaux de licences sur ETS.

• Demo : Programmation max. 5 participants, cette version est gratuite.
• Lite : Programmation max. 20 participants .
• Professionnal : Pas de limitation de participants.
• Supplemantary : Cette version est prévue en tant que licence supplémentaire à une version professionnelle sur un second PC de programmation.

Structure minimale

• 1 alimentation
• 1 module de programmation
• 1 bouton poussoir
• 1 module de commande
