Le circuit va et vient
Fonction:
Un circuit va et vient permet de commander 1 circuit d'éclairage à partir de 2 points de commande.
Nomenclature minimale:
La nomenclature minimale pour réaliser un circuit double allumage est la suivante:
- Un tableau électrique comportant une protection différentielle
- Un disjoncteur divisionnaire
- 2 interrupteurs va et vient
- 1 circuit lumineux ( bien souvent un bloc DCL)
- Des conduits de protection pour les conducteurs
- Des conducteurs électrique de 1.5mm²
Schéma développé:
- Le circuit va et vient est composé d'une phase commandée reliée au point lumineux, et deux navettes qui permettent la logique de commande.
- La commande de la lampe se fait en "OU EXCLUSIF" c'est à dire que si les 2 interrupteurs sont actionnés en même temps, l'ampoule reste dans sont état initial.
Schéma architectural:
- Sur un schéma architectural, l'interrupteur va et vient est représenté par le symbole :
Schéma unifilaire:
- Le schéma unifilaire permet de faire le métré de l'installation (canalisation,goulotte,boites de dérivation).
- Il permet aussi de représenter le passage des canalisations électrique dans la pièce
- Il est fortement utile pour préparer les canalisations avant la pose (technique de la pieuvre)

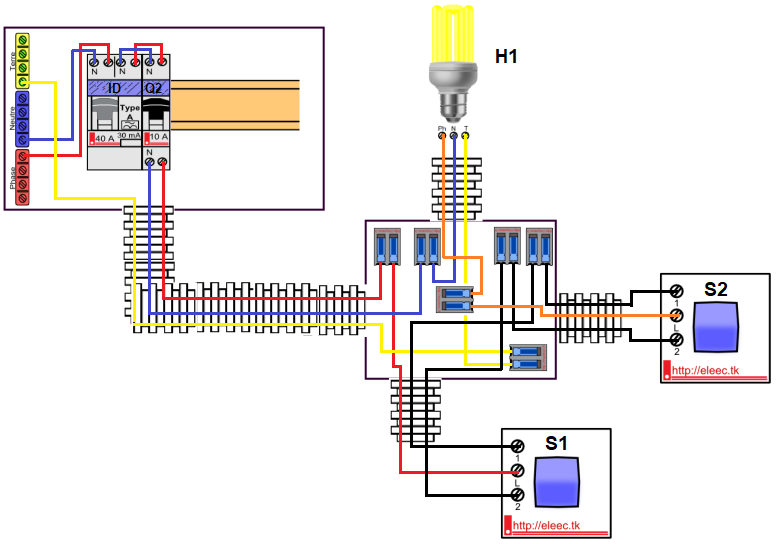

Schéma multifilaire:
Aspect Normatif:
La norme en vigueur est bien évidement la NF-C 15-100.
- Un circuit d'éclairage est composé au maximum de 8 points d'éclairage.
- Pour les spots et bandeaux lumineux, il faut compté 1 point d'éclairage par tranche de 300 VA dans la même pièce.
- Le dispositif de commande doit être placé près d'une porte, à portée de la main, du côté de l'ouvrant.
- La hauteur doit être comprise entre 0,90 m et 1,30 m, au-dessus du sol fini.
