Déploiement de la Fibre Optique

Fonction:

Le déploiement de la fibre optique est un enjeu national dont l'impact économique est essentiel:

Réduction de la "Fracture Numérique"
Attractivité des Territoires
Compétitivité du pays face à l’évolution de l'emploi
Accompagnement de la transition énergétique (Smart Grid)
Adaptation du réseau aux nouveaux usages VOD 4K, Esport ,????

Avantages de la fibre Optique:

la fibre à un affaiblissement linéique (en dB/km) bien inférieur à celui du cuivre, ce qui permet de transmettre le signal sur des distances plus importantes et à des fréquence plus élevé .

Affaiblissement linéique moyen dans le cuivre: 15dB/km pour une paire 4/10.
Affaiblissement linéique moyen dans la fibre: 0.3 dB/km pour une fibre monomode G657.
Le signal optique n'est pas perturbé par les champs électrique voisins.

Exemple d'un déploiement de fibre optique par Orange:

Constitution d’une fibre optique :

Une fibre optique est un long filament de verre, que l'on appelle (le cœur), entourer d'un anneau de plastique de protection (la gaine),elle même recouverte d'un revêtement protecteur en polyéthylène de couleur permettant son repérage.

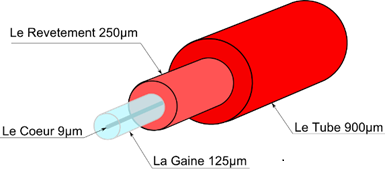

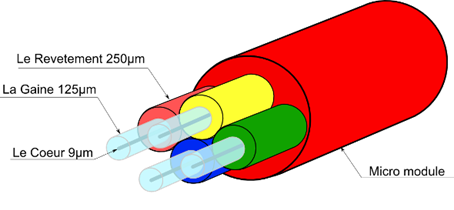

Un câble de fibre optique est composé de plusieurs fibres (généralement regroupé par multiple de 4) qui sont contenues dans un micro module. Image_Composition d'une fibre Optique.

Composants d'un réseau Fibre Optique

Un réseau fibre optique est composé de fibre optique et de différents composants actif et/ou passif.
Les composants passifs sont principalement des "boîtiers" permettant de raccorder ou de dispatcher la fibre optique à différents endroits.

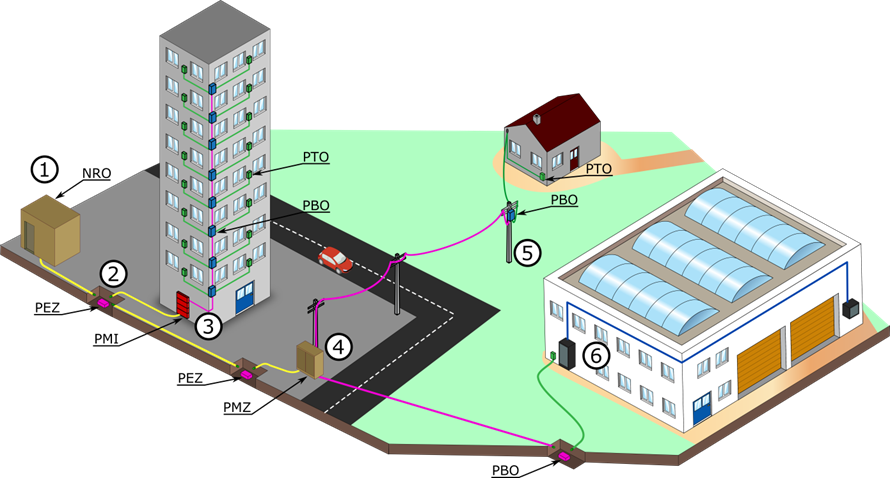

NRO (Nœud de Répartition Optique)

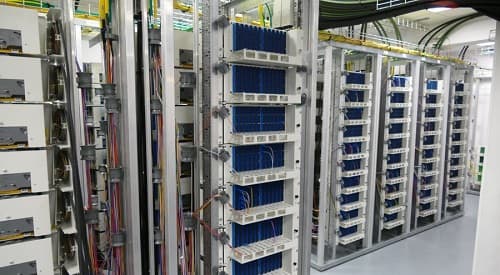

Visite d'un NRO

Il s’agit du bâtiment où sont raccordées toutes les fibres d'une même boucle locale optique.
C’est la même chose que le NRA mais pour la fibre optique. Son rôle est de contenir tous les équipements nécessaires à la transmission d'informations entre l'abonné très haut débit et le réseau national de l'opérateur.
On y retrouve des tiroirs optique regroupant les fibre du réseau de transport ainsi que des équipements actif

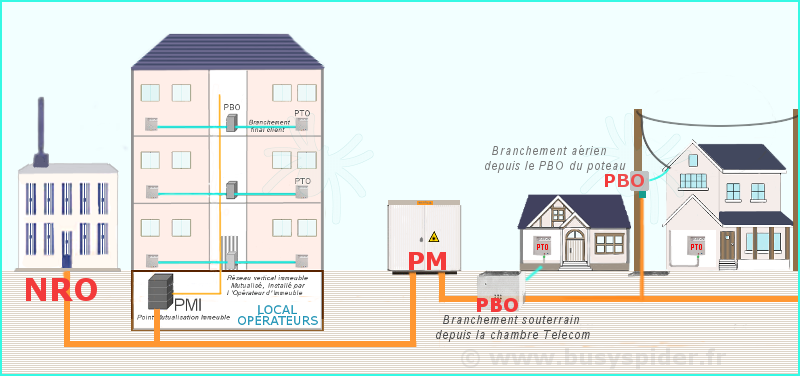

Point de mutualisation

Dans un Point de Mutualisation, chaque opérateur a son espace pour installer son module et se connecter.
Car, un PM fait l'interface entre les boucles locales de fibre optique de chaque opérateur et le réseau de fibre optique, commun à tous les opérateurs, qui dessert tous les bâtiments, immeubles ou pavillons d'habitation. C'est un élément important, car à partir du PM, le réseau est mutualisé. On en dénombre de 2 sortes:

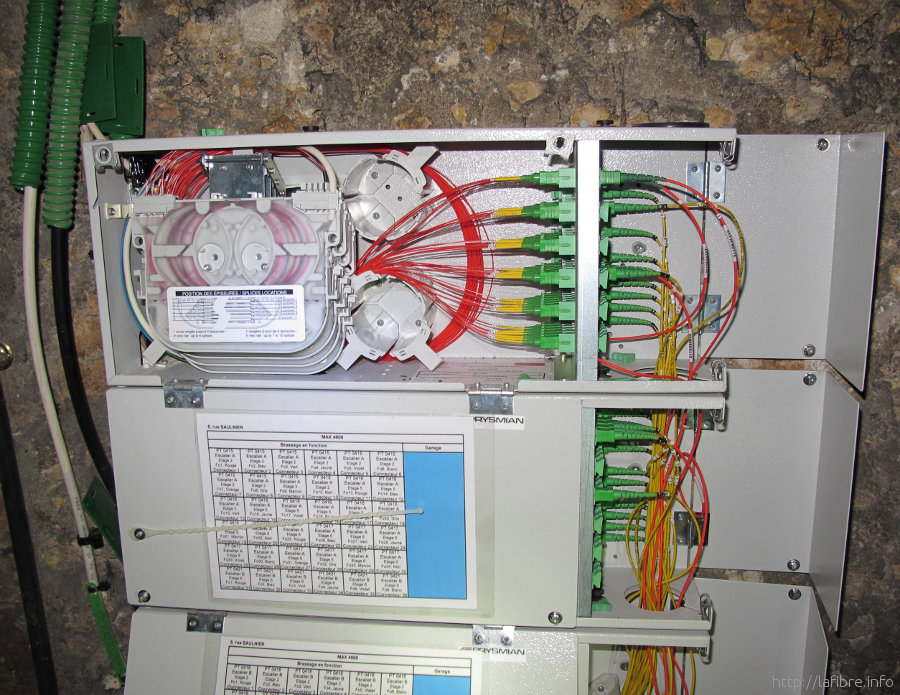

PMI (Point de mutualisation d'Immeuble)

Le boîtier Point de Mutualisation d'immeuble (PMI) est utilisé en pied d'immeuble, il permet le raccordement entre le câble de la colonne montante et le câble adduction.

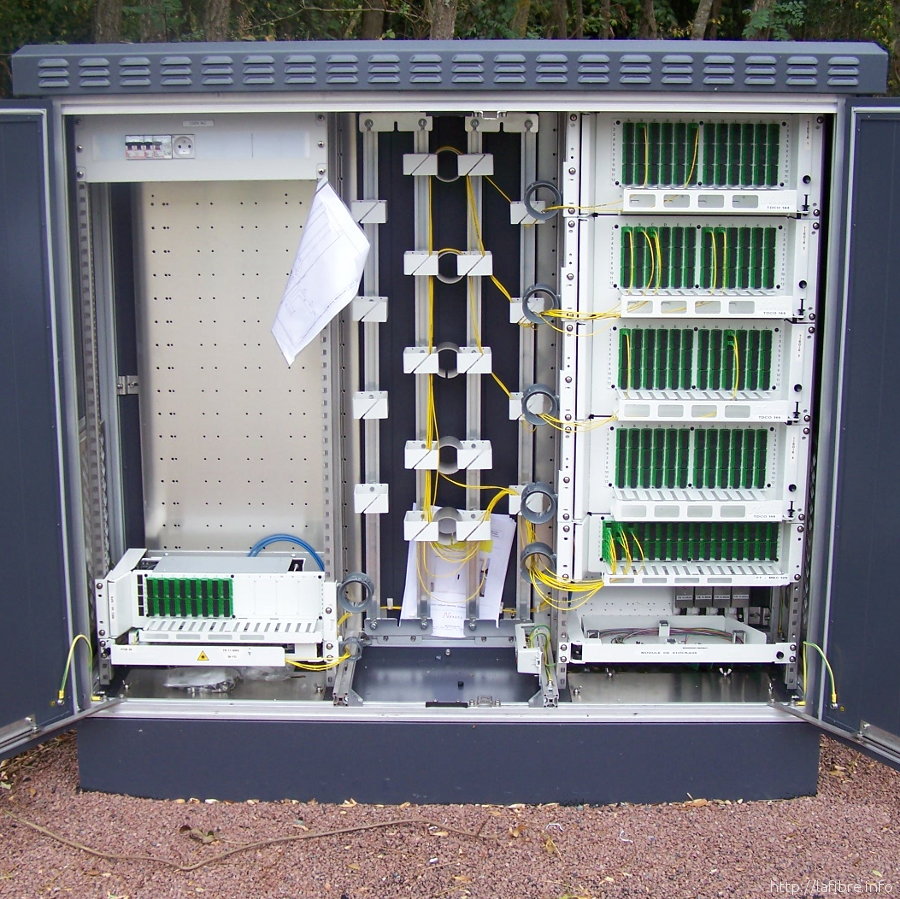

PMZ (Point de mutualisation de zone)

BPEO (boîtier de protection et d’épissurage optique)

Peut être utilisé en:

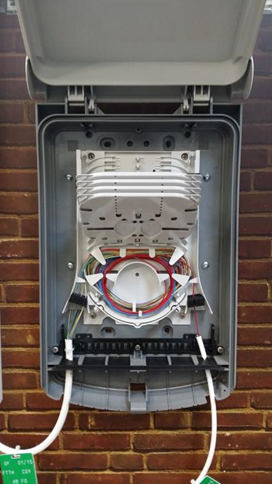

PBO (point de branchement optique)

Aussi communément appelé boîtier de palier, il permet de répartir des fibre optique de la colonne montante vers chaque abonnés.

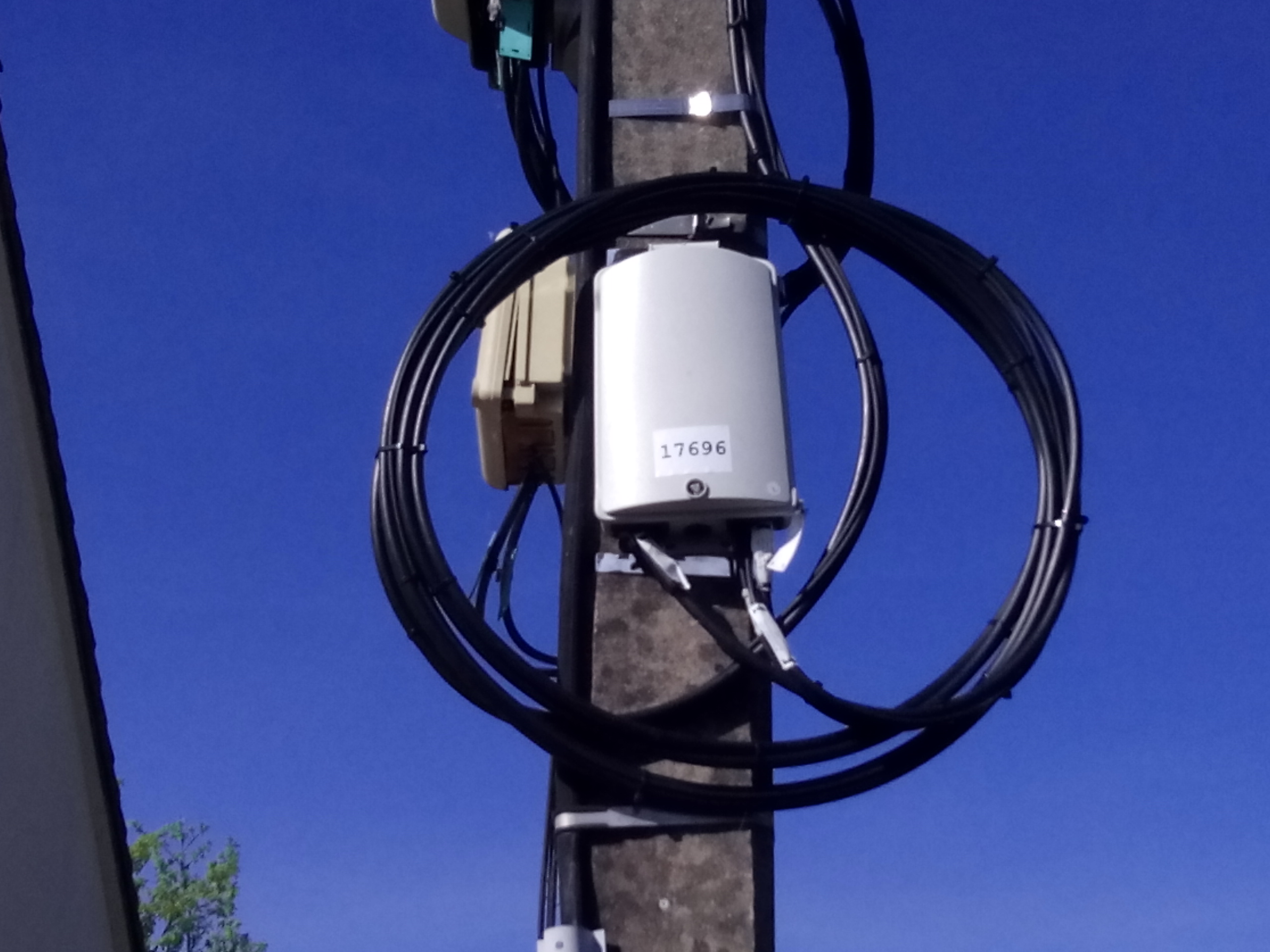

PEZ (Point d’éclatement de zone)

Le point d’éclatement de zone, est un boîtier permettant de répartir les fibre optique des différents abonnées vers les DTIO/PTO.
Ils sont placés sur la voie publique, soit dans les caniveaux ou en haut de poteau.

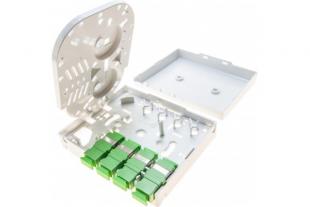

PTO (Point de terminaison Optique) ou BAB (Boîtier Abonné) )

Prise situé à l'intérieur du logement ou local sur laquelle l'abonné branche
généralement la box de l'opérateur.

CAD (Câble d’Adduction)

câble optique reliant un immeuble ou regroupement d’immeubles au câble de distribution à partir d’un PDB (Point de Branchements) jusqu’à un BPI (Boîtier Pied d’Immeuble).

Technologie des réseaux:

PON (Passive Optical Network)

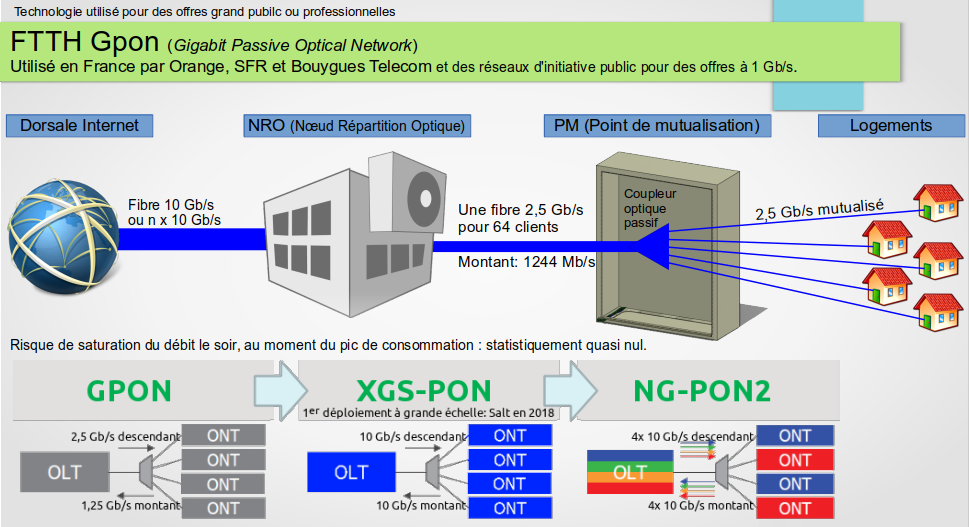

Le PON (Passive Optical Network), basée sur différents standards (GPON, EPON, WDM-PON) et pour laquelle une fibre optique peut desservir plusieurs abonnés.
La solution choisie aujourd’hui par Orange, SFR et Bouygues Telecom est le GPON qui permet d’assurer un débit maximal de
2,5 Gb/s (sens descendant) et 1,25 Gb/s (sens montant) par port, partagé pour un maximum de 64 abonnés.

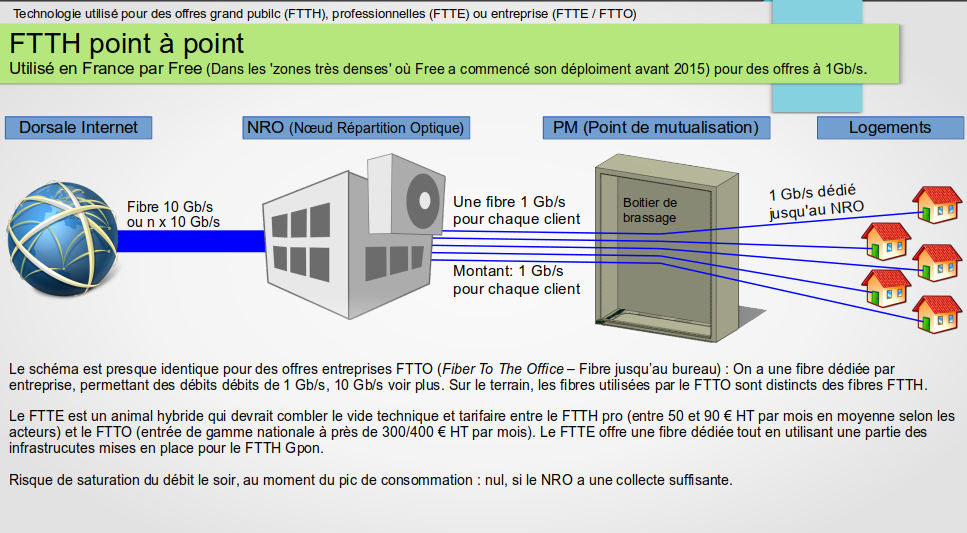

P2P (Peer to Peer)

L’architecture point à point est généralement utilisée pour les grandes entreprises.

Type de déploiement:

FTTH : Fiber To The Home (Fibre jusqu’au domicile)

Le FTTH apporte la fibre directement dans une pièce de la maison ou de l’entreprise.

C'est la solution retenue par l’état français pour le déploiement de la fibre en France.
Cette solution est la plus intéressante du point de vue de la qualité de l'infrastructure, mais elle a le désavantage être plus chère et moins aisée pour le déploiement. désavantage être plus chère et moins aisée pour le déploiement.

FTTB : Fiber To The Building (Fibre jusqu’au bâtiment)

Le FTTB est une installation de câble à fibre optique qui apporte la fibre à un bâtiment.
A partir de là, les entreprises ou les personnes qui vivent dans des appartements, recevront une connexion par le biais de paires cuivre.
On dit souvent que ce réseau est un hybride fibre/câble coaxial. La technologie de communication sous-jacente à la construction de ce type de réseau peut être basée soit sur les technologies Active Optical Network (Point-to-Point) ou réseau optique passif (PON), qui offrent des performances similaires.

FTTO : Fiber To The Office (Fibre jusqu’au bureau)

Que l’on traduit par « la fibre jusqu’au bureau », désigne l’architecture du réseau fibre optique allant du NRO jusqu’au pied d’un bâtiment de bureau ou d’une entreprise.
L’entreprise déploie ensuite son réseau au travers de connexion Ethernet. Selon la catégorie du réseau et les longueurs de câble on peut atteindre des débit allant jusqu’à 1Gbits/s.

FTTO : Fiber To The Antenna (Fibre jusqu’au l'antenne GSM)

Que l’on traduit par « la fibre jusqu’à l’antenne», désigne l’architecture du réseau fibre optique allant du NRO jusqu’aux antennes relais GSM.
