Le Chauffe-eau électrique
Sommaire:
Présentation
Le chauffe-eau permet de chauffer l'eau du circuit d'eau de ville pour réaliser le circuit dommestique d'eau chaude sanitaire (ECS).
Objectif
-
Identifier à partir d’un dossier technique l’indice de protection d’un matériel.
Dimensionner une installation ESC.
Reconnaitre les limites d’intervention de l’électricien
Conseiller le client dans le choix de matériel.
Réaliser un dimensionnement simple d’un chauffe-eau sanitaire.
Symbole
Principe de fonctionnement
|
L’eau est contenue dans une cuve. La cuve est entourée d'une isolation thermique et d'une enveloppe extérieure. Une résistance thermoplongeuse ou protégée par un fourreau (stéatite) chauffe l'eau. Une sonde thermostatique reliée à un thermostat permet la régulation de la température de l'eau. Pour produire de l'eau chaude sanitaire à partir de l'électricité, deux procédés sont utilisés :
|
|
Les principaux constructeurs
Les principaux leader du marché du chauffe-eau électrique sont:
- Atlantic
- Rheem
- Bosch
- Ariston
- EcoSmart
- Siemens
- Stiebel Eltron
Règles d’implantation
La commande du chauffe-eau est bien souvent réalisée à l’aide d’un relais heure creuses.
Ce dispositif permet de conditionner le fonctionnement du chauffe-eau à l’envoie par le compteur
de l’information (HC) réalisée par la fermeture d’un contact sec (C1-C2).
Le circuit de commande est protégé par un disjoncteur 2A et commandé par le contact sec du compteur.
Le circuit de puissance est protégé par un disjoncteur 16, 20 ou 25A suivant la puissance.
Généralement, la valeur de la protection est préconisée par le constructeur.
Le raccordement du chauffe-eau est réalisé à l'aide d'une sortie de cable et en aucun cas d'une prise.

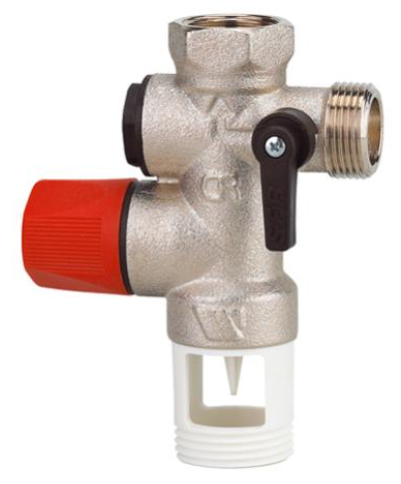

Le groupe de sécurité
Il permet d'évacuer l'eau, suite à sa dilatation lors du chauffage, ce qui évite toute surpression dans le chauffe-eau.
Ce système est basé sur le principe de la soupape qui s'ouvre sous une certaine pression.
Le groupe de sécurité permet aussi d’arrêter l'arrivée d'eau froide et de pouvoir vidanger le ballon.
Schéma de raccordement d’un chauffe-eau
|
|
|

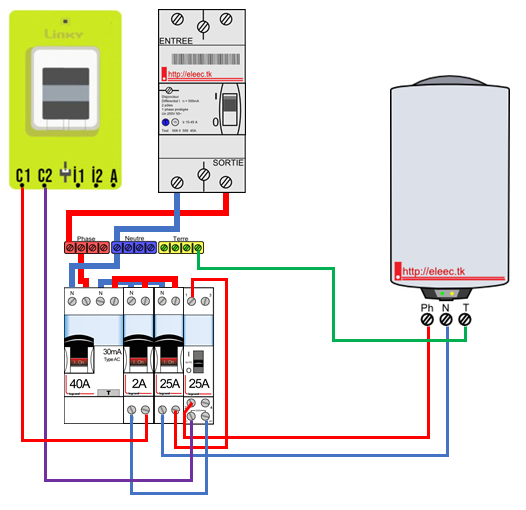

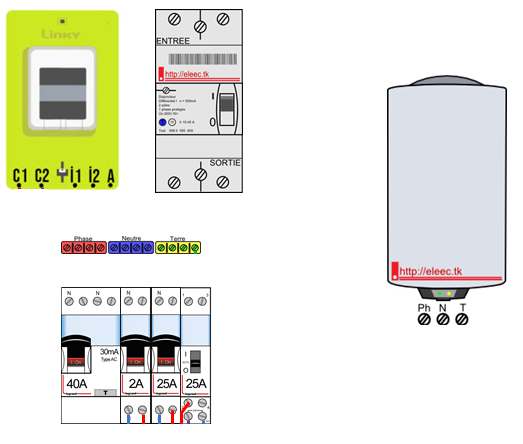

Schéma multifilaire |

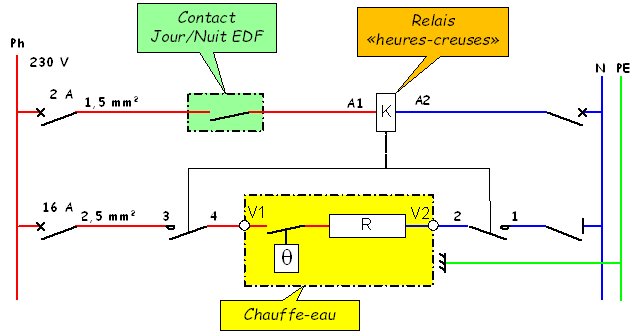

Schéma développé |
Mise en sécurité
-
Couper l'alimentation électrique :
Le premier pas consiste à couper l'alimentation électrique du chauffe-eau.
Pour cela, localisez le disjoncteur ou le fusible correspondant dans le tableau électrique de votre domicile et mettez-le hors tension.
Assurez-vous que l'alimentation électrique est complètement coupée avant de poursuivre toute autre manipulation.
Utilisez un testeur de tension pour vérifier que l'alimentation électrique du chauffe-eau est bien coupée.
Cela permet d'éviter tout risque de choc électrique lors de la manipulation du chauffe-eau.
Localisez la vanne d'arrêt d'eau froide qui alimente le chauffe-eau et fermez-la.
Cette vanne se trouve généralement sur la conduite d'arrivée d'eau froide, près du chauffe-eau.
Assurez-vous qu'elle est complètement fermée pour éviter les fuites d'eau.
Sur le chauffe-eau lui-même, recherchez l'interrupteur d'alimentation ou de mise en marche/arrêt et mettez-le en position "arrêt" ou "off".
Cela permet de s'assurer que le chauffe-eau ne fonctionne pas pendant la mise en sécurité.
Si vous devez intervenir sur le chauffe-eau ou si vous suspectez une fuite, il peut être nécessaire de vidanger le chauffe-eau pour éviter les dégâts des eaux.
Pour ce faire, raccordez un tuyau d'arrosage à la vanne de vidange située près du bas du chauffe-eau et ouvrez-la pour permettre à l'eau de s'écouler
dans un endroit approprié, comme un drain.
Une fois que le chauffe-eau est sécurisé, évaluez l'étendue des dommages éventuels ou de la panne.
Si nécessaire, faites appel à un professionnel qualifié pour inspecter et réparer le chauffe-eau.
Critères de choix
-
Capacité :
La capacité du chauffe-eau électrique détermine la quantité d'eau chaude qu'il peut produire et stocker.
Il est important de choisir une capacité adaptée à vos besoins en eau chaude, en tenant compte du nombre
de personnes dans le foyer et de la consommation quotidienne.
Assurez-vous que le chauffe-eau électrique que vous choisissez peut être installé dans l'espace disponible.
Vérifiez les dimensions du chauffe-eau pour vous assurer qu'il convient à l'endroit où vous prévoyez de l'installer.
Les chauffe-eau électriques peuvent avoir des réservoirs à accumulation ou des réservoirs instantanés.
Le chauffe-eau à accumulation chauffe l'eau et la stockent dans un réservoir, tandis que les chauffe-eau instantanés chauffent l'eau à la demande.
Choisissez le type de réservoir en fonction de vos préférences et de vos besoins en eau chaude.
Recherchez un chauffe-eau électrique avec une bonne efficacité énergétique pour réduire votre consommation d'électricité et vos coûts énergétiques.
Les chauffe-eau avec des éléments chauffants de haute qualité et une isolation thermique efficace sont généralement plus économes en énergie.
Considérez le temps nécessaire pour que le chauffe-eau électrique chauffe l'eau à la température désirée.
Certains modèles ont des temps de chauffe plus rapides que d'autres, ce qui peut être important si vous avez besoin d'eau chaude rapidement.
Choisissez un chauffe-eau électrique fabriqué par une marque réputée, avec une garantie de qualité et de durabilité.
Recherchez des avis d'utilisateurs et des évaluations de produits pour vous assurer que le chauffe-eau que vous choisissez est fiable et durable.
Optez pour un chauffe-eau électrique qui est facile à installer et à entretenir.
Assurez-vous que vous pouvez accéder facilement aux composants internes pour effectuer l'entretien régulier et les réparations éventuelles.
