La prise de courant
Fonction:
Une prise de courant sert à raccorder un appareil mobile sur le réseau électrique.
Nomenclature minimale:
La nomenclature minimale pour réaliser un circuit prise de courant est la suivante:
- Un tableau électrique comportant une protection différentielle
- Un disjoncteur divisionnaire.
- Une prise de courant
- Des conduits de protection pour les conducteurs
- Des conducteurs électrique de 1.5mm² si circuit de moins de 8 prises

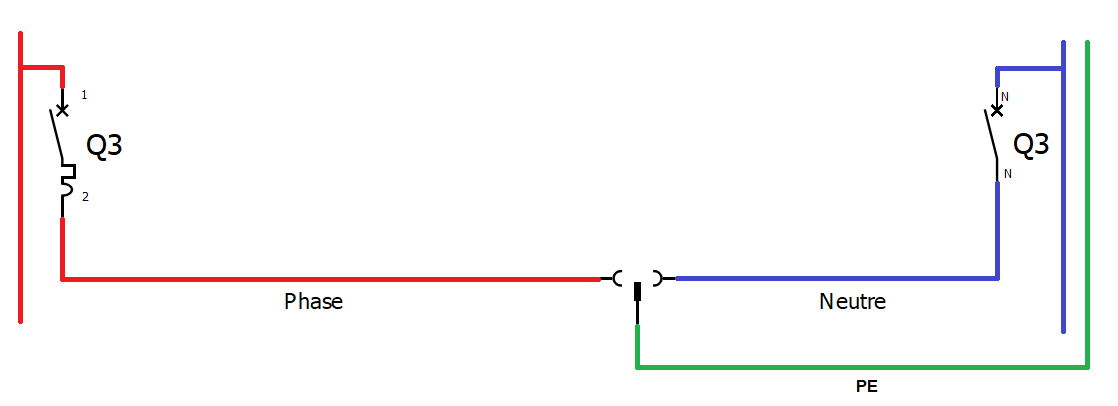

Schéma développé:
- Le conducteur de neutre est toujours à gauche en regardant la prise de face.
- Le plot de terre est toujours placé en haut du socle.
- Les socles doivent être du type à obturation (protection contre intrusion doigts d'enfants)
- la fixation des prises par griffes est interdite dans les installations neuve,mais tolérée en rénovation.
Schéma architectural:

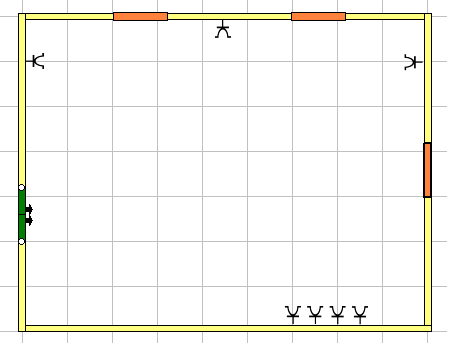

- Sur un schéma architectural, une prise de courant est représenté par le symbole :
Schéma unifilaire:

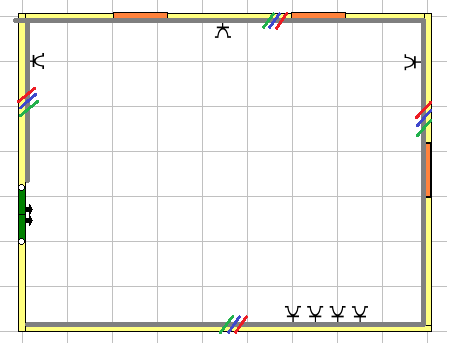

- Le schéma unifilaire permet de faire le métré de l'installation (canalisation,goulotte,boites de dérivation).
- Il permet aussi de représenter le passage des canalisations électrique dans la pièce
- Il est fortement utile pour préparer les canalisations avant la pose (technique de la pieuvre)
Schéma multifilaire:
Aspect Normatif:
La norme en vigueur est bien évidement la NF-C 15-100.
Nombre maximal de socle par circuit :
- 8 socles lorsque le circuit est câblé en 1,5 mm² (protection = 16A).
- 12 socles lorsque le circuit est câblé en 2,5 mm² (protection = 20A).
- 6 socles pour un circuit non spécialisé de la cuisine et câblé en 2,5 mm².
- les circuits spécialisés (machine à laver, sèche-linge, four,...) sont câbles en 2.5mm² (protection = 20A).
- Installation de façon à ce que l'axe des alvéoles soit au moins à 50 mm du sol fini
- Fixation par griffes interdite dans les installations neuves.
- Au moins 1 socle prise de courant 16 A doit être placé à proximité de chaque prise de communication ou de télévision.
- Le décompte des socles se fait socle par socle.
