Fonction

Principe de fonctionnement

Historiquement, le fusible est un fil de plomb insérer dans le circuit électrique pour protéger les conducteurs.
Le principe est que si le courant devient trop important, le fil fusible fond, coupe l'alimentation du circuit.





Les fusibles sont repérés sur un schéma par le lettre F.

• Type
  • Calibre
  • Tension
  • Forme

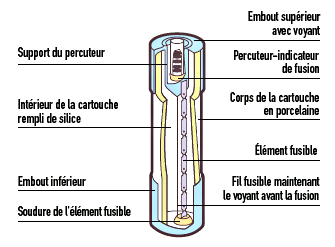

  • Indicateur de fusion
  • Percuteur

  Types

  • Type F

  Classe de fusible destiné à un usage domestique dit "petit domestique".

  • Type B

  Classe de fusible destiné à un usage domestique dit "protection générale", ils sont commercialisés sous forme cylindrique seulement.
  Les inscriptions qu'ils portent sont en noir.


  • Type AD

  Cette classe de fusible est destiné à un usage domestique dit "accompagnement disjoncteur EDF".

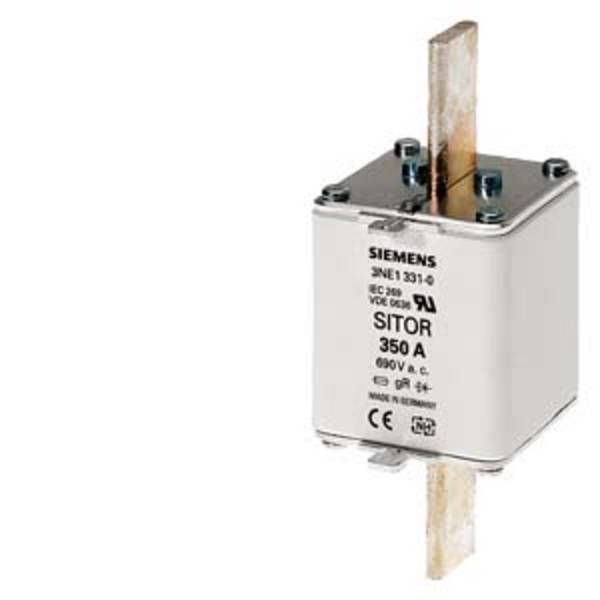

  Il peut prendre la forme de cartouche cylindrique ou de cartouche à couteaux.
  Les inscriptions qu'ils portent sont en rouge.

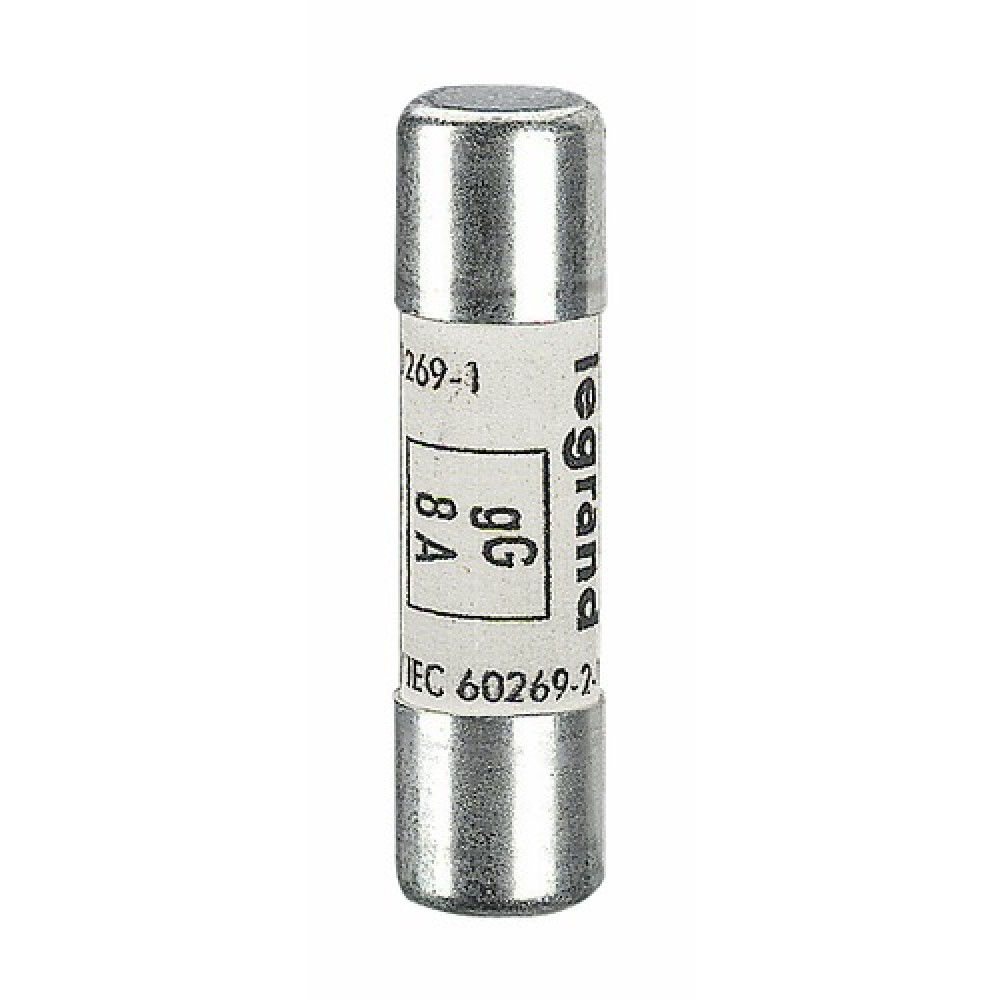

  • Type gG

  C'est la classe de fusible dit de "protection générale".
  Elle peut prendre la forme de cartouche cylindrique ou à couteaux.


  • Type aM

  Cette classe est définie comme la classe de fusible "accompagnement moteur".
  Ces fusibles sont tolèrent envers les courants transitoires de surcharge.
  C'est pour cela qu'ils sont employés pour la protection des circuits inductif.
  L’inscription qu'il porte est en vert.


  • Type uR

  Il s'agit de fusible dit "ultra-Rapide".
  Ils assurent une protection contre les court-circuits des circuits électronique de puissance par un temps de fusion beaucoup plus rapide que les fusibles gG.


  Ces valeurs sont cataloguées pour les démarreurs ATS, pas pour les ATV.

  Critères de choix

  Bien qu'ils soient de plus en plus remplacé par des disjoncteur, il est nécessaire de savoir comment choisir un fusible.
  Les critères de choix sont:

  • Le type d'appareil à protéger
  • La calibre de protection
  • La taille et la forme
  • La présence de percuteur
  • Le pouvoir de coupure
  • La tension assignée

  Conclusion

  Pour remplacer un fusible, il est nécessaire d'avoir une habilitation de type BR, car cette opération est considérée comme une intervention.
  Avant un test ou remplacement, il est nécessaire d'effectuer une consignation de l'installation.
  Dans le cas d'une intervention sur un sectionneur porte-fusible, il ne faut jamais oublié que l'amont du fusible peut être sous tension!
