Branchement électrique
Sommaire:
Définition
Les travaux sur votre installation électrique intérieure sont sous votre responsabilité et restent à votre charge.
Ils doivent être effectués par votre installateur électricien, dans le respect de la norme NF C15-100.
Dans le cas d'un raccordement neuf, il existe deux types de raccordement (type 1 ou de type 2), selon l'emplacement du Point De Livraison (PDL), matérialisé par la borne aval du disjoncteur Enedis.
Dans le cas d'un branchement de type 2, l'installateur électricien procédera à la pose de la canalisation (conduit + Câble).
Il faut alors déterminer la section du câble à poser, déterminer la nature du AGCP, et prévoir les accessoires de raccordement et choisir le câble de téléreport.
Branchement de type 1
Il est autorisé lorsque la longueur du câble de branchement en zone privative (entre le coffret en limite de propriété et le PDL) est inférieure à 30 mètres.
Branchement de type 2
Il est autorisé quelle que soit la longueur du câble de branchement en zone privative.
Dans le cas d'un branchement de type 2, le point de livraison (PDL) symbolisé par les bornes amont du disjoncteur de branchement se trouve en limite de propriété sur la voie publique.
Le compteur étant obligatoirement placé en amont du PDL, il est donc impératif de disposer un câble pour la télé information.
Le disjoncteur de branchement étant en limite de propriété, il faut disposer dans la GTL un dispositif différentiel NON sélectif, permettant une coordination être les 2 DDRs.
Choix du câble
Dans le cas d'un raccordement de Type 2, il appartient à l'installateur électricien de choisir le cable d'alimentation du logement.
Matériel pour canalisation
Le matériel nécessaire pour un raccordement électrique est:
- Un câble d'alimentation
- Une gaine électrique rouge/li>
- Un grillage

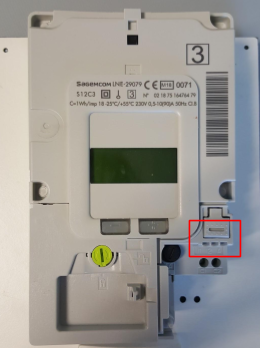

Téléinformation client (TIC)
Les compteurs moderne permettent de recevoir en temps réel les informations sur la consommation et l’abonnement souscrit.
Il s'agit d'une transmission par liaison série asynchrone.
En outre la RT2012, impose un indicateur de consommation d’énergie dans la maison individuelle.
Il est donc nécessaire dans le cas d'un branchement de type 2 de tirer un câble.
Aussi pour les installation de recharge de véhicule électrique (IRVE ), il est nécessaire de connecter la sortie TIC du compteur pour permettre une utilisation compatible avec l'abonnement.

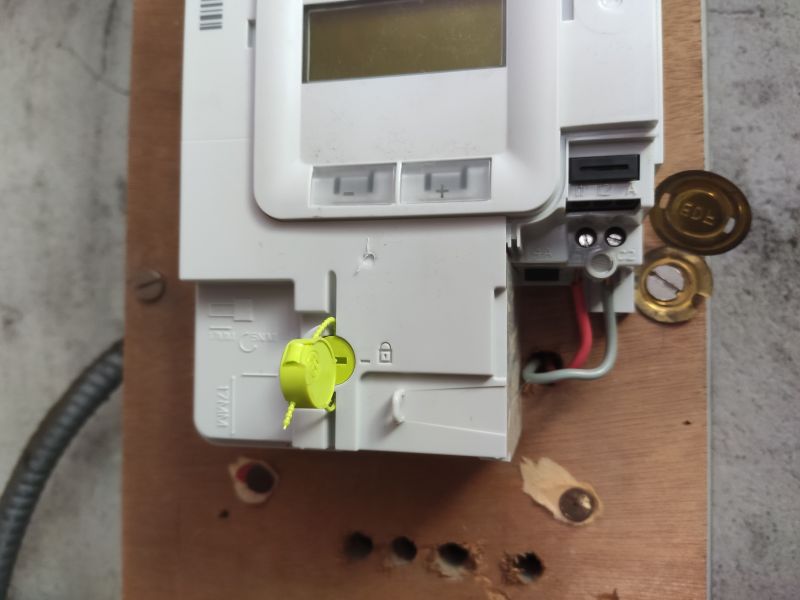

Asservissement
Le compteur électrique fourni une information sur la tarification horaire de l'électricité (HP/HC).
Cette information permet de commander la production d'eau chaude sanitaire (ECS).
Il s'agit d'un contact libre de potentiel permettant la commande du contacteur heure creuse.
