Technologie des réseaux
Topologie de réseau

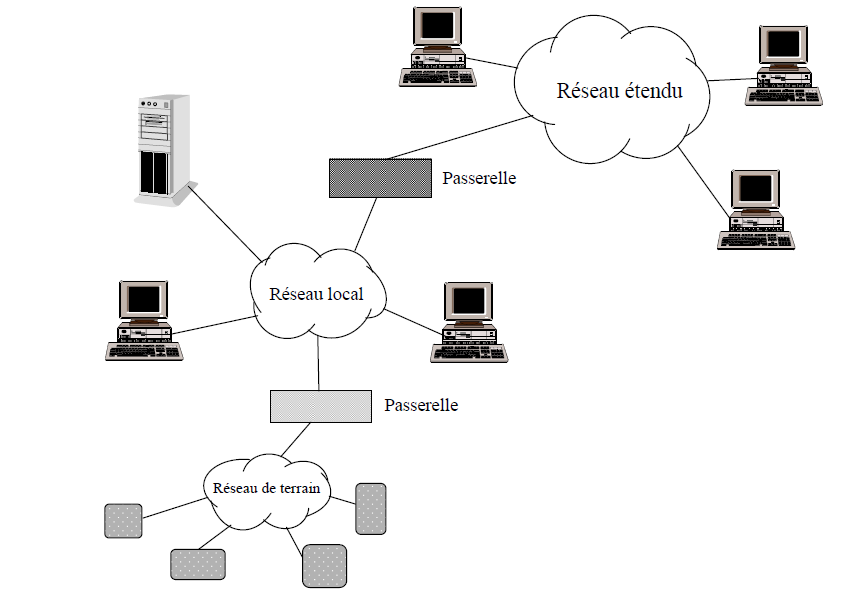

Sur un site de production on peut rencontrer plusieurs types de réseaux que sont :
- Réseaux étendus
- Réseaux locaux
- Réseaux de terrain
![Type de réseaux. Type de réseaux](../images/Reseau/3_Type_de_reseaux.png)
TECHNOLOGIE DE CONNECTION
Transmission parallèle

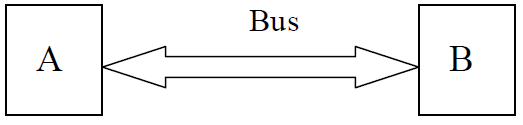

Tous les bits d’un mot sont transmis simultanément.
Le lien de communication possède donc plusieurs lignes de transmission qui transmettent les informations
d’un mot (16 bits), ou d’un octet (8 bits) en un cycle (coup d’horloge).
![Bus_parallele. Bus_parallele](../images/Reseau/Bus_parallele.png)
Exemple : GPIB-AGP-PCI
Transmission série
Tous les bits d’un mot sont transmis successivement.

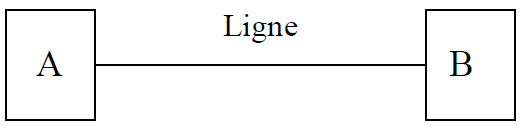

La ligne de d’émission (TX) de A est connectée à la ligne de réception (RX) de B.
Si on désire une transmission de B vers A, on fera la même opération en sens inverse ( RX de A connectée à TX de B).
On parle alors de ligne de transmission croisée ou de (câble croisé).
![Bus_serie. Bus_serie](../images/Reseau/Bus_serie.png)
TECHNOLOGIE DE TRANSMISSION
Transmission asynchrone

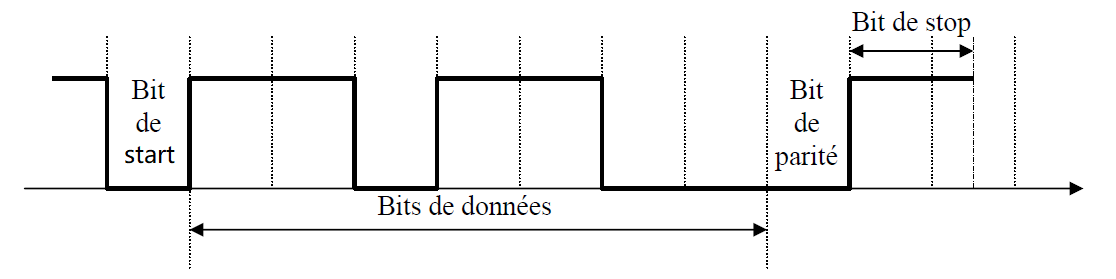

Les différents symboles(mots) à transmettre sont émis bit à bit sous forme de caractère. (Code ASCII). Pour rappel un caractère (Char) est souvent codé sur 8 bits. Les bits du caractère sont délimités par des bits particuliers (bit de start et bit de stop).
![trame_serie. trame_serie](../images/Reseau/trame_serie.png)
Transmission synchrone

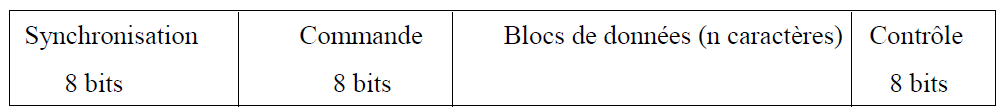

Les différents symboles (mots) à transmettre sont émis par bloc.
![trame_asynchrone. trame_asynchrone](../images/Reseau/trame_asynchrone.png)
De fait l’horloge est transmise de façon cachée (codage logique) en même temps que le message.
Les informations sont rarement transmises telles quelles sur le support(câble), elles subissent un codage particulier différent selon les distances à franchir.
TYPE DE LIAISON POSSIBLE SUR UN RESEAU

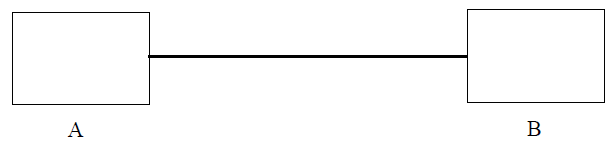

• Liaison point à point (1 à 1)
![liaison point à point. liaison point à point](../images/Reseau/liaison_point_a_point.png)

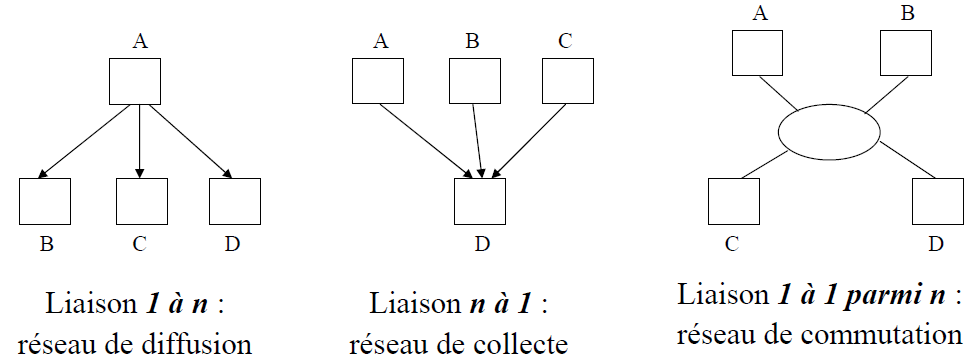

• Liaison multipoint => relation de type :
1 à n , n à 1 ou 1 à 1 parmi n![liaison_multipoint. liaison_multipoint](../images/Reseau/liaison_multipoint.png)
LES TOPOLOGIES

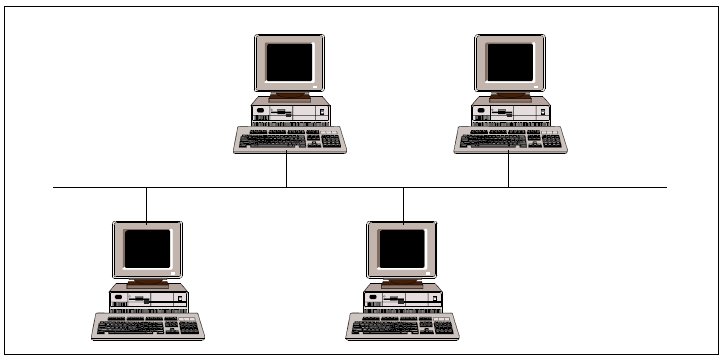

TOPOLOGIE EN BUS
- Liaison multipoint
- Information (émise par une station) diffusée sur tout le réseau
- Chaque station accède directement aux réseaux => risque de collisions
- Débit max : 100 Mbits/s sur 100m
![Topo_bus. Topo_bus](../images/Reseau/Topo_bus.png)

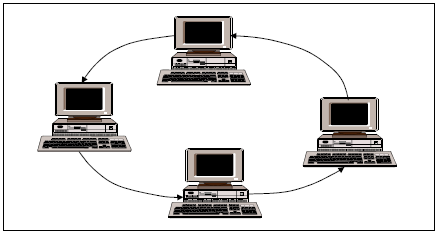

TOPOLOGIE EN ANNEAU
- Liaison point à point
- Information émise : circule dans un seul sens
- Débits élevés, grandes distances (car il y a régénération du signal par chaque station)
![Topo_anneau. Topo_anneau](../images/Reseau/Topo_anneau.png)

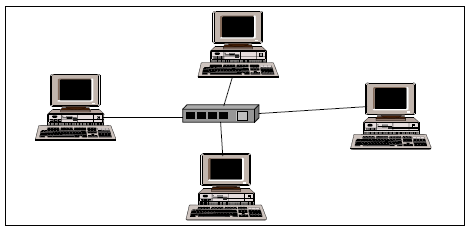

TOPOLOGIE EN ETOILE
-
N liaisons point à point
- Tous les messages transitent par le point central (le concentrateur) : le concentrateur est actif : il examine chaque message et ne le retransmet qu’à son destinataire.
![Topo_etoile. Topo_etoile](../images/Reseau/Topo_etoile.png)

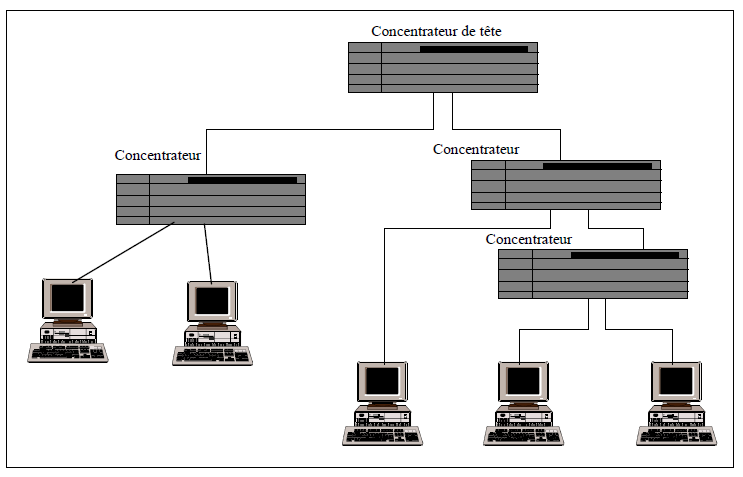

TOPOLOGIE EN RESEAUX HIERARCHIQUE/ARBORESCENTS
- Un ensemble de réseau reliés entre eux par des concentrateurs
![Topo_hiérarchique. Topo_hiérarchique](../images/Reseau/Topo_hier.png)

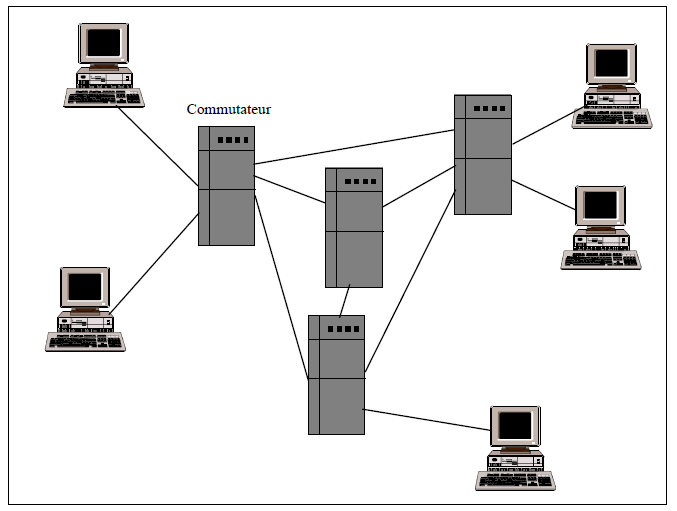

TOPOLOGIE EN RESEAUX MAILLES
- Un nœud = un concentrateur
- Deux stations peuvent été mises en relation par différents chemins.
![Topo_maille. Topo_maille](../images/Reseau/Topo_maille.png)
